Интеллектуальный модуль питания с компенсацией коэффициента мощности

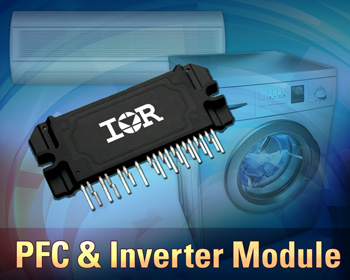

Компания International Rectifier (IR) анонсировала интеллектуальный модуль питания IRAM630-1562F, обладающий функцией компенсации коэффициента мощности и содержащий инверторный каскад. Согласно разработчику, новое решение уменьшает и упрощает схемы различного оборудования: приводов промышленных двигателей, кондиционеров воздуха и стиральных машин.

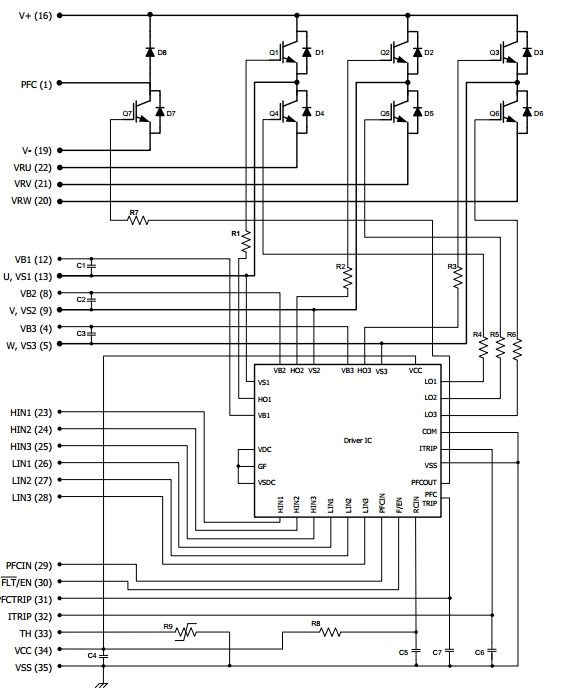

Компонент IRAM630-1562F сочетает IGBT-ключи, обладающие малыми потерями, с 3-фазной высоковольтной ИМС управления затвором и входным каскадом компенсации коэффициента мощности. Решение выпускается в компактном изолированном корпусе и содержит более 30 компонентов. Встроенные средства защиты от перегрева и сверхтока, функция блокировки при недостатке напряжения, а также встроенный датчик температуры обеспечивают высоким уровнем безопасной работы. К прочим особенностям относятся: ограничительные диоды в цепи верхнего плеча и однополярный блок питания. Это упрощает схему и способствует снижению итоговой стоимости системы.

Конфигурация с открытым эмиттером в модуле IRAM630-1562F обеспечивает обратную связь по току с мультишунтированием в цепи со сложным векторным управлением без ограничений по компоновке схемы. Условия перегрева определяются внутренними средствами, переводя схему в режим сбоя. Электромагнитное излучение минимизировано за счёт более коротких дорожек между компонентами, благодаря оптимизированной компоновке, а также внутреннему экранированию.

Новое решение является дополнением к фирменной платформе для проектирования iMOTION, сочетающей цифровые, аналоговые и силовые технологии в одном чипсете со смешанными сигналами и упрощающей схемы управления двигателями, а также ускоряющей вывод энергетически эффективных и экономичных по стоимости решений на рынок.

Модуль IRAM630-1562F с рабочим током до 15 А поддерживает максимальную мощность двигателей до 2 кВт при токе компенсации коэффициента мощности до 30 А. Решение выпускается в корпусе SIP2.
