Оценочная платформа с микроконтроллером оснащена инструментом измерения потребляемой мощности

Корпорация Renesas Electronics выпустила решение, которое позиционирует как уникальную и эффективную по стоимости оценочную платформу, созданную для проверки работы фирменных микроконтроллеров RX111 в мобильных медицинских системах, интеллектуальных измерительных устройствах, в оборудовании промышленной и строительной автоматики. Оценочная плата RX111 RPB имеет встроенный инструмент измерения мощности, позволяющий оценивать энергопотребление микроконтроллера.

Новое решение поставляется со всем необходимым программным и аппаратным обеспечением для простой разработки и тестирования систем с микроконтроллерами RX111. Группа микроконтроллеров RX111, спроектированная для поддержки широкого ряда рынков, сочетает сверхнизкое потребление питания, встроенные возможности связи и превосходные рабочие характеристики при очень привлекательных ценах. Разработчики смогут использовать новую плату для тестирования производительности микроконтроллера в 32-битных встраиваемых системах, используемых в мобильных медицинских приборах, измерительном оборудовании, датчиках/детекторах, промышленных и строительных системах автоматики.

Новая плата RPB включает встроенный отладчик Segger J-Link. Доступны как хостовые, так и периферийные разъёмы USB. Для продления работы после отключения питания предусмотрен суперконденсатор. Например, с платы RX111 можно сохранить файл на USB-носитель, используя лишь суперконденсатор в качестве источника питания. Микроконтроллеры RX111 – одни из немногих подобных устройств со сверхнизким потреблением питания и поддержкой функции USB-хоста.

Плата RX111 RPB поставляется с несколькими примерами приложений, включая демонстрационную программу с графическим пользовательским интерфейсом, позволяющую разработчикам измерять энергопотребление целевого микроконтроллера RX111 в любом режиме. Переключая режимы микроконтроллера, можно наблюдать за уровнем потребления питания в окне графического интерфейса.

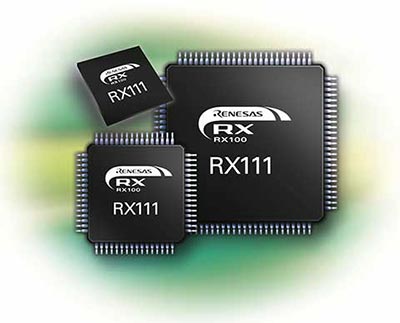

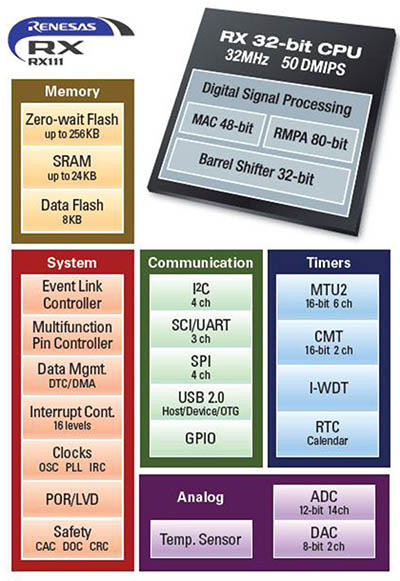

Компонент RX111 является самым свежим представителем семейства 32-битных микроконтроллеров RX, представляя энергосберегающую технологию True Low Power. Микроконтроллеры RX111 достигают уровня энергопотребления лишь 100 мкА/МГц в активном режиме и 0.66 мкА в RTC-режиме с поддержкой данных в SRAM. Время выхода из спящего режима составляет лишь 4.8 мкс, что делает компонент идеальным для систем с низким энергопотреблением. Встроенная флэш-память поддерживает перепрограммирование в диапазоне напряжения 1.8-3.6 В при ресурсе в 1 млн. циклов записи и стирания, а также времени гарантированного хранения данных на протяжении 20 лет. Устройства RX111 включают встроенный USB-интерфейс, а также ряд цифровой и аналоговой периферии. Группа микроконтроллеров RX111 доступна в компактных корпусах с размерами 4 х 4 мм и ёмкостью флэш-памяти от 16 до 128 КБ.

Плата RX111 RPB доступна для заказа на вебсайте Renesas. Код заказа – YRPBRX111. Все версии микроконтроллеров группы поставляются в виде тестовых образцов по цене 15 долл. США. Серийное производство компонентов RX111 начнётся к концу 2013 года.
