Переключатели с датчиками Холла, оптимизированные под диапазон напряжений 1.6-3.6 В

Компания Diodes Incorporated недавно представила 6 высокопроизводительных переключателей с датчиками Холла, спроектированных для экономии питания при определении положения и приближения в различных потребительских устройствах, бытовой технике и промышленном оборудовании. Компоненты оптимизированы под рабочее напряжение от 1.6 до 3.6 В. Используемый таймер режима ожидания способствует минимизации потребляемого тока, среднее значение которого типично составляет 4.3 мкА при напряжении 1.8 В.

Новые устройства с минимальным энергопотреблением включают среднечувствительный компонент AH1895, высокочувствительный AH1893, многополюсные переключатели AH1897 и AH1812. Также среди новинок программируемый высокочувствительный многополюсный переключатель AH1894 и высокочувствительный униполярный (южный магнитный полюс) переключатель AH3360. Компоненты представлены в низкопрофильных экономящих место корпусах X1-DFN1216-4 (1.2 x 1.6 x 0.5 мм) и SOT553 (1.6 x 1.6 x 0.5 мм).

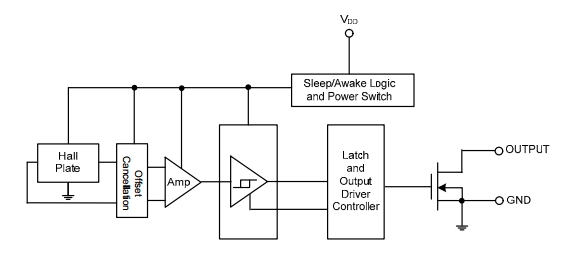

Все устройства, за исключением AH1812, имеют внутреннюю пушпульную структуру выхода, позволяющую уменьшить число внешних компонентов и упростить макет печатных плат. Переключатель AH1812 имеет вывод с открытым истоком, что способствует дополнительной гибкости систем.

Компоненты выполнены по схеме стабилизированного чоппера, что означает повышенную температурную стабильность, устойчивость к перегрузкам и минимальное смещение характеристик в диапазоне температур от 40°C до 85°C. Высокая устойчивость к электростатическому разряду до 8 кВ повышает надёжность системы и упрощает манипуляции при производстве.

Программируемый переключатель AH1894, обеспечивающий дополнительной гибкостью, позволяет при помощи специального вывода выбирать один из двух диапазонов магнитной чувствительности. Это позволяет одно устройство подстраивать под различную силу магнитов, расположенных на разном расстоянии от датчика Холла. Выбор диапазона может быть жёстко закреплён аппаратно. Также он может быть запрограммирован при помощи внешней логики, например, микроконтроллера.
