Silicon Labs представляет новую линейку ТВ-тюнеров

Компания Silicon Labs представила серию полупроводниковых ИМС ТВ-тюнеров, которые, согласно данным разработчика, обладают в данной сфере наилучшими показателями производительности и уровня интеграции, а также наименьшей стоимостью. Решения поддерживают все мировые стандарты наземного и кабельного телевизионного вещания. Семейство Si21x7 включает 5 продуктов, оптимизированных для использования в гибридных аналоговых/цифровых телевизорах, только аналоговых и портативных телевизорах, проигрывателях DVD и Blue-ray, абонентских приставках для кабельного и наземного вещания.

Новые устройства обеспечат лучшей в данном классе чувствительностью и селективностью, сниженной стоимостью и малым энергопотреблением. Именно этого и ожидают производители телевизоров и абонентских приставок от компании Silicon Labs. Тюнеры семейства Si21x7 имеют улучшенные показатели по коэффициенту шума во всех частотных диапазонах, по обратным потерям, канальной селективности в условиях помех, линейности в расширенном входном РЧ диапазоне. Улучшения по данным ключевым показателям обеспечат уверенный приём наземных и кабельных программ в рамках самых разнообразных условий окружающей среды.

Высокоинтегрированные чипы Si21x7 спроектированы для гарантии наименьшей стоимости любого ТВ-тюнера на их основе при серийном производстве. В отличие от конкурирующих решений, чипы тюнеров Si21x7 не требуют для работы внешнего четвертьволнового согласующего трансформатора на РЧ входе. Это значительно снижает стоимость и сложность системы без ухудшения параметров работы. В дополнение, в чипы ТВ-тюнеров интегрированы все фильтрующие катушки, что исключает использование индуктивных фильтров питания. Встроенное отслеживание сброса при включении питания и возможность работы от единственного напряжения 3.3 В далее снижают стоимость системы. Более того, тюнеры Si21x7 обладают улучшенной защитой от электростатического разряда для критически важных выводов. При этом исключается использование дорогих диодов, что способствует снижению стоимости ТВ-модулей 1 класса, для которых требуется повышенная устойчивость к электростатике.

Чипы Si21x7 со сверхнизким потреблением питания менее 500 мВт помогут производителям минимизировать энергопотребление своих телевизоров и абонентских приставок, а также достичь совместимости со стандартами Energy Star и другими нормами. Низкое потребление питания поможет упростить схемы из нескольких тюнеров за счёт уменьшения питающих модулей и благодаря упрощению температурных требований. Новые чипы отлично блокируют сигналы WiFi и LTE без применения внешних фильтрующих компонентов. Подобный уровень защищённости делает тюнеры Si21x7 идеальными для использования в «умных» телевизорах с интегрированными радиомодулями стандартов WiFi и LTE.

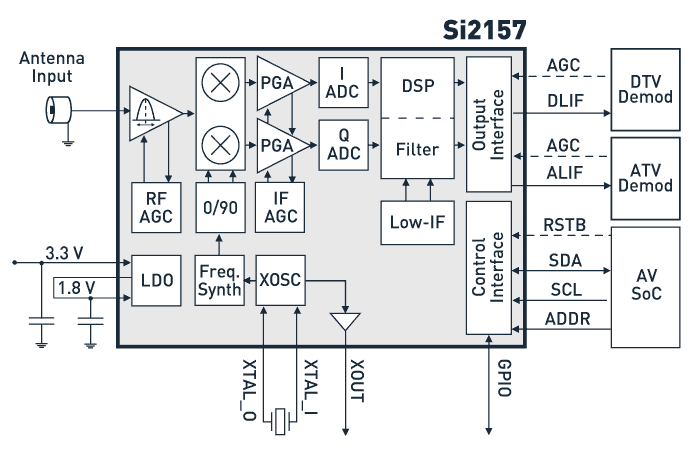

Сверхнизкий показатель коэффициента шума на ПЧ-выходе ИМС Si2157 обеспечивает лидирующим отношением сигнал/шум для видео на выходе аналогового демодулятора СнК, что ведёт к чистоте, ясности и меньшей зернистости изображения во время приёма аналогового вещания. Повышенная линейность на расширенном диапазоне входных частот ведёт к улучшенным показателям композитной интермодуляции второго порядка (CSO) и биению третьего порядка (CTB). Данные характеристики критически важны для приёма кабельного вещания.

Как и другие представители ТВ-тюнеров от Silicon Labs, устройства семейства Si21x7 поддерживают все мировые стандарты ТВ вещания, включая NTSC, PAL и SECAM для аналогового ТВ, DVB-T2/C2/T/C, ISDB-T/C, ATSC/QAM и DTMB для цифрового ТВ. Для гарантии согласованности ТВ-тюнеров с различными архитектурами все продукты в рамках семейства имеют совместимые распиновки и общие программные API-интерфейсы. Совместимость позволяет использовать один и тот же модуль в различных телевизорах и приставках для работы как с аналоговым, так и цифровым ТВ. Семейство тюнеров Si21x7 также совместимо по выводам и API с семейством Si21x8, что способствует плавному переходу текущих клиентов компании на новые решения без аппаратных доработок и программных обновлений.

Образцы и серийные партии чипов Si2177/57/47/37/27 выпускаются в компактных 28-контактных корпусах QFN (4 х 4 мм). Стоимость семейства гибридных ТВ-тюнеров Si21x7 стартует с 0.85 долл. США при заказе от 10 тыс. шт. Для тестирования работы чипов в новых телевизорах и абонентских приставках выпускаются оценочные комплекты Si2177-A-EVB, Si2157-A-EVB, Si2147-A-EVB и Si2137-A-EVB. Стоимость каждого составляет 395 долл. США.
