DC/DC-преобразователь экономит место в схемах светодиодного освещения

Компания Diodes анонсировала миниатюрный DC/DC-преобразователь, поддерживающий схемы с повышением, понижением и инвертированием напряжения, которые используются в системах светодиодного освещения, а также в устройствах управления питанием общего назначения. Согласно разработчику, чип AL8811 выпускается в корпусе MSOP-8L (3 x 4.9 x 1.1 мм) и требует для работы минимум внешних компонентов, способствуя значительному снижению монтажной площади и сокращению ведомости материалов.

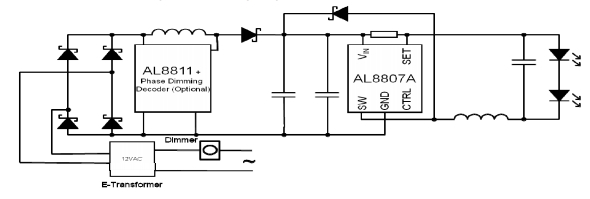

В то время как чип AL8811 пригоден для многих низковольтных схем светодиодного освещения, лампы MR16 (с возможностью регулировки яркости) в особенности получат преимущества данного решения. Например, используя новый чип в вольтодобавочном режиме совместно с понижающим светодиодным драйвером AL8807A, реализуется решение с лампами MR16, возможностью регулировки яркости и с высоким коэффициентом мощности. Подобная схема компактна в размерах и имеет малую стоимость компонентов. Помимо этого, такая 2-каскадная схема гарантирует хорошую совместимость с рядом электронных трансформаторов и обеспечивает низкий уровень пульсаций тока.

Работая с широким входным напряжением 3-20 В и выдавая напряжение до 36 В, чип AL8811 пригоден для использования в различных осветительных схемах с переменным током 12 В. Ток преобразователя в режиме простоя довольно низок и составляет обычно 0.01 мкА, максимальный выходной коммутируемый ток равен 1.6 А.

В состав компонента входит встроенный источник опорного напряжения с температурной компенсацией, генератор с управляемым коэффициентом заполнения и активной цепью ограничения тока, драйвер и сильноточный выходной ключ. Преобразователь AL8811 от Diodes должен обеспечить проектировщиков практически универсальным решением для цепей преобразования постоянного тока.
