Высокочувствительные усилители-ограничители модернизированы для работы с сетевыми решениями при пропускной способности до 10 Гбит/с

Компания Micrel недавно показала свежие версии своих усилителей-ограничителей. Компоненты SY88053CL и SY88063CL спроектированы для систем FTTH XGPON и 10GEPON OLT (оптические линейные терминалы) с поддержкой PON-сетей нового поколения. Линейка продуктов может также использоваться в модулях оптоволоконных трансиверов с пропускными способностями до 12.5 Гбит/с (технологии Ethernet, Fibre Channel, OTN и CPRI/OBSAI).

«Новые устройства предлагают впечатляющие возможности: работу с высоким уровнем пропускной способности, высокой чувствительностью, программируемыми пороговыми уровнями SD Assert и LOS De-Assert при электрическом гистерезисе 4 дБ. Решения соответствуют жёстким требованиям к сетям PON нового поколения по временным задержкам SD Assert и LOS De-Assert, – отметил Том Капуция, маркетинговый директор по делам компании Micrel в сфере высокоскоростных коммуникаций. – Новые возможности способствуют оптимизации эффективности каналов связи, повышают доступность систем, увеличивают время безотказной работы и пропускную способность».

Оба компонента объединяют небольшие временные задержки сигналов SD Assert и LOS De-Assert в рамках всего входного диапазона напряжения от 5 до 1800 мВ (p-p), что улучшает и оптимизирует эффективность канала связи. Электрический гистерезис остается на уровне 4 дБ для всего диапазона пороговых значений LOS/SD от 3 мВ до 30 мВ (p-p). Импеданс входа и выхода на уровне 50Ω оптимизирует целостность высокоскоростных сигналов при снижении числа внешних компонентов, а значит, снижает стоимость решений. Совместимые с логикой ТТЛ входы позволяют реализовать функцию бесшумной настройки за счёт обратной маршрутизации сигналов LOS или SD.

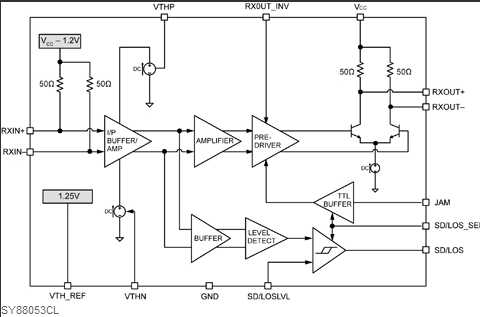

Чип SY88053CL позволяет подстраивать пороговые значения для оптимизации интенсивности битовых ошибок в условиях помех с ассиметричным распределением. Компонент SY88063CL предоставляет функцию коррекции цифрового смещения. Она автоматически компенсирует внутренние смещения на пути прохождения высокоскоростных данных.

К прочим возможностям относится работа с различными пропускными способностями от 1 до 12.5 Гбит/с; выбираемый выход: SD либо LOS; выбираемая полярность сигналов RXOUT+ / RXOUT- (SY88053CL); время нарастания/спада 25 пс. Улучшенные возможности производства модуля и сниженная стоимость достигаются за счёт баланса между запасом производительности и текущими требованиями заказчика. Повышенная эффективность канала связи и увеличенная пропускная способность – результат большего количества групп нисходящего направления на каждом узле и дополнительного запаса в настройках бюджета линии связи (512 нс). Повышенные уровни доступности и пропускной способности достигаются за счёт оптимизации показателя интенсивности битовых ошибок (BER) в условиях помех и компенсации профиля ассиметричных помех в оптических усилителях EDFA или RAMAN.

Оба компонента работают от питающего напряжения 3.3 В ±10% в диапазоне температур от -40°C до 85°C и выпускаются в корпусе QFN с размерами 3 х 3 мм.
