Линейный стабилизатор с расширенной областью устойчивой работы

Корпорация Linear Technology недавно представила надёжный линейный стабилизатор входного напряжения с рабочим током 1.5 А, ключевыми особенностями которого являются удобство использования, возможности мониторинга и защиты. Компонент LT3081 имеет расширенную область устойчивой работы по сравнению с существующими стабилизаторами. Это делает его идеальным для высоковольтных и сильноточных схем, в которых поколение предыдущих стабилизаторов ограничивало выходные характеристики.

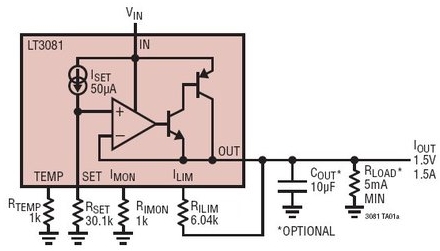

В стабилизаторе LT3081 используется источник опорного тока для параметров напряжения выхода с возможностью его подстройки до нулевого уровня. Ограничение выходного тока может устанавливаться за счёт одного внешнего резистора. В сочетании с возможностями низкого милливольтового регулирования архитектура стабилизатора позволяет включать параллельно множество интегральных схем для распределения тепла и большего выходного тока. Ток с элемента мониторинга может суммироваться с установочным током для компенсации падения напряжения в линии. При этом ток выхода стабилизатора LT3081 растёт.

Устройство осуществляет регулирование линии и нагрузки до 2 мВ независимо от выходного напряжения при диапазоне входного напряжения от 1.2 до 40 В. Стабилизатор отлично подходит для схем с несколькими шинами питания. Выходное напряжение от 0 до 38.5 В задаётся единственным резистором при падении 1.2 В. Встроенный опорный источник тока 50 мкА имеет погрешность ±1%. Стабилизация, передаточные характеристики и выходной шум (30 мкВ RMS) независимы от выходного напряжения благодаря архитектуре с повторителем напряжения. Стабилизатор LT3081 может включаться как источник тока с 2 выводами и лишь 2 резисторами. Входные и выходные конденсаторы являются опциональными.

Свежее решение Linear имеет несколько функций мониторинга и защиты. Ограничение тока при погрешности до ±10% может задаваться единственным резистором. Выводы цепи мониторинга выдают ток, пропорциональный температуре (1 мкА/ °C) и выходному току (200 мкА/А), позволяя легко осуществлять измерение. Цепь мониторинга может использоваться для компенсации падений напряжения в кабелях. Внутренняя цепь защиты блокирует обратный ток, ограничивает внутренний ток и осуществляет температурное отключение.

Компонент LT3081 выпускается в нескольких корпусах с улучшенными температурными характеристиками и возможностью поверхностного монтажа. Это низкопрофильные (0.75 мм) корпуса DFN с 12 выводами и размерами 4 х 4 мм, 16-контактные корпуса TSSOP и 7-контактные DD-Pak. Все варианты имеют уровень рассеиваемой мощности 2 Вт и не требуют радиаторов охлаждения.
