OCXO-генераторы с фазовым шумом -172 дБн/Гц на отстройке 100 кГц

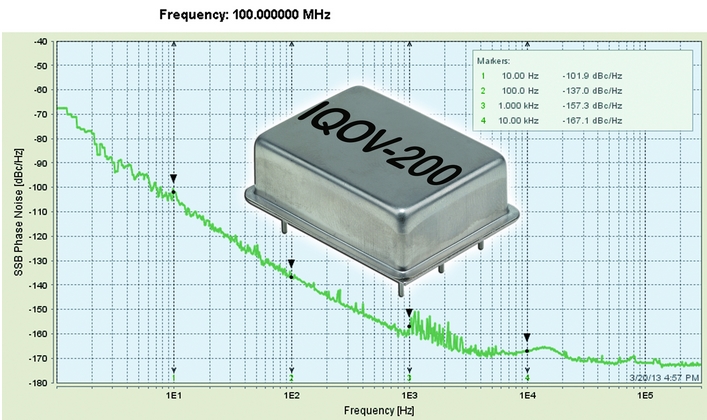

Компания IQD впервые представила новую серию термостатированных кварцевых генераторов (OCXO) IQOV-200. Новые компоненты спроектированы для оптимизации фазовых шумов, вызываемых тепловыми помехами полупроводников. Свежая серия OCXO-генераторов имеет уровень фазового шума -172 дБн/Гц на отстройке 100 кГц и -160 дБн/Гц на отстройке 1 кГц при номинальной выходной частоте 100 МГц.

Новая модель работает в диапазоне частот от 80 до 130 МГц и изначально выпускается в корпусе с размерами 36 х 27 мм, но возможны варианты с поверхностным монтажом в зависимости от требований заказчика. Генератор изначально питается от источника 12 В, потребляя лишь 1 Вт мощности в устойчивом состоянии. При этом он позволяет регулировать внутреннее напряжение. Выходная мощность 6 дБм на нагрузке 50 Ом.

Работая в стандартном температурном диапазоне от -20 до +60°C, генератор имеет стабильность частоты 5 •10^-8. Может быть рассмотрена работа в других температурных диапазонах с другими показателями стабильности.

Ключевым компонентом любого кварцевого генератора является кварцевый кристалл. В новом решении скорость старения достаточно низкая благодаря очень высокому качеству самого кристалла и его обработки.

Новая модель содержит холодносварной кварцевый кристалл HC43 с компенсацией механического напряжения, поскольку исследование показало, что такой тип корпуса способствует гораздо меньшей деформации кристалла по сравнению с широко используемыми системами крепления в нескольких точках. Это напрямую влияет на улучшение параметров «ближнего» фазового шума. Цепь управления оказывает наибольшее влияние на «большой» фазовый шум. Неизбежно оба явления частично воздействуют друг на друга, поэтому у разработчиков стояла инженерная задача нахождения точного баланса.

Существует масса схем, в которых может применяться новый OCXO-генератор. Это наземное и бортовое радарное оборудование (как военное, так и коммерческое); военные системы цифровой связи; спутниковая связь, например VSAT, используемая для передачи данных от удалённых наземных терминалов на спутники типа Inmarsat при минимальных искажениях; высокопроизводительные системы глобального позиционирования (GPS); источники СВЧ-сигналов с фазовой синхронизацией; синтезаторы и генераторы частот. Фазовый шум или джиттер играет важную роль, поскольку он снижает качество сигналов и поэтому увеличивает вероятность битовых ошибок в системах связи.
