14-битный АЦП с дискретизацией 250 MSPS и поддержкой частоты до 125 МГц

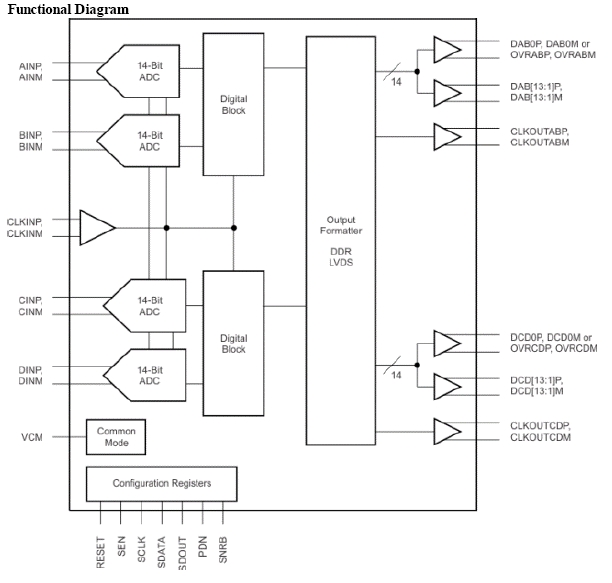

Texas Instruments (TI) представила продукт, который позиционирует как самый быстрый в промышленности 4-канальный 14-битный АЦП с частотой дискретизации 250 MSPS (млн. выборок в секунду). Согласно разработчику, высокоплотный компонент ADS4449 позволит схемам ресиверов поддерживать частоту мгновенной полосы пропускания до 125 Гц. Это может применяться в MIMO-системах базовых станций или даже в более плотных схемах, например, в активных фазированных антенных решётках (АФАР) и прочих радиолокационных станциях с ФАР.

По сравнению с существующими 4-канальными АЦП компонент ADS4449 вносит дополнительный 4-дБ вклад в уровень сигнала/шума и 8-дБ – в динамический диапазон без паразитных составляющих. Продукт позволяет проектировщикам систем работать с компактными форм-факторами при улучшении динамических характеристик и рабочих диапазонов, но при снижении энергопотребления и стоимости. АЦП также представляет 4 канала на базе компактного корпуса с размерами 10 х 10 мм, что на 38% меньше по сравнению с 2-канальными преобразователями. Новое решение позволит проектировщикам создавать системы ресиверов малых форм-факторов с поддержкой частоты мгновенной полосы пропускания до 125 Гц.

Согласно TI, отношение сигнал/шум нового АЦП составляет 69 дБ, динамический диапазон без паразитных составляющих равен 86 дБн при частоте дискретизации 250 MSPS. Это позволяет 4-канальным ресиверам работать со стандартами 3G, 4G и MC-GSM в системах макро и распределённых базовых станций. В высокоплотных схемах чип потребляет лишь 365 мВт на канал.

Чипы ADS58H40 и ADS58H43 обладают 11-битовым разрешением с ПЧ дискретизации 250 MSPS и цифровой обратной связью по предыскажениям, а также с технологией SNRBoost (3G+) при частотной полосе до 90 МГц и отношении сигнал/шум 70.5 дБ.

Дополнительно, АЦП может комбинироваться с 4-канальным цифровым усилителем с задаваемым усилением LMH6522, широкополосным PLL/VCO-синтезатором TRF3765 с 4 выводами и подавителем джиттера тактового генератора LMK04800. Все вместе представляет собой, согласно рекламе производителя, самый компактный в промышленности 4-канальный ПЧ-ресивер, предлагающий дополнительно 31 дБ динамического диапазона и малый уровень фазового шума.

Для тестирования компонента ADS4449 доступен макет модуля ADS4449EVM по цене 599 долл. США. Также имеется IBIS-модель.

Макет ADS4449EVM совместим с макетными платами захвата данных TSW1400EVM и TSW1405EVM. Для ускорения процесса ознакомления с решениями разработчик предоставляет системный оценочный комплект высокоскоростного преобразователя данных HSDC-SEK-10.

Чипы ADS4449, ADS58H40 и ADS58H43 выпускаются в корпусе BGA с размерами 10 х 10 мм. Стоимости партий от 1 тыс. шт.(в долл. США): ADS4449 – 199.85, ADS58H40 – 168.95, ADS58H43 – 139.13.
