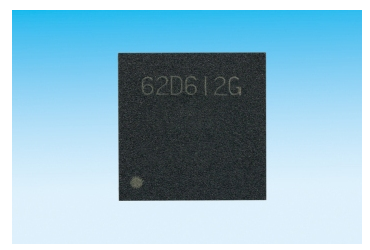

TB62D612FTG 24-канальный драйвер постоянного тока для светодиодной подсветки

Корпорация Toshiba выпустила светодиодный драйвер TB62D612FTG для дисплеев и осветительного оборудования, который на базе одной интегральной схемы способен работать сразу с 8 RGB-светодиодами.

Компонент TB62D612FTG поддерживает системы светодиодного управления с общим анодом, имеет 7-битный ШИМ-контроллер градаций серого и 24-канальный драйвер постоянного тока.

Цепь постоянного тока делится на три блока по 8 каналов. Электрический ток каждого блока может настраиваться индивидуально за счёт использования внешнего резистора, что делает компонент идеальным для работы с RGB-светодиодами. Дополнительно, адресация драйвера может задаваться 3-мя выводами с возможностью индивидуального управления 64-мя интегральными схемами. Уровень ШИМ-контроллера и адресная выборка настраиваются при помощи адресного интерфейса управления с поддержкой упрощенной проводки, экономящей место на печатной плате. Разработанная Toshiba цепь противодействия воздушным разрядам используется для улучшения шумовых характеристик.

Компонент TB62D612FTG выполнен по техпроцессу BiCMOS. Напряжение питания Vcc=3,3/5 В, постоянный ток на выходе в диапазоне: 5-40 мА. Выпускается в корпусе P-WQFN36-0606-0.50-001. Образцы доступны для заказа. Серийное производство намечено на март 2013 года.
