Модуль M9300A от Agilent для РЧ измерений

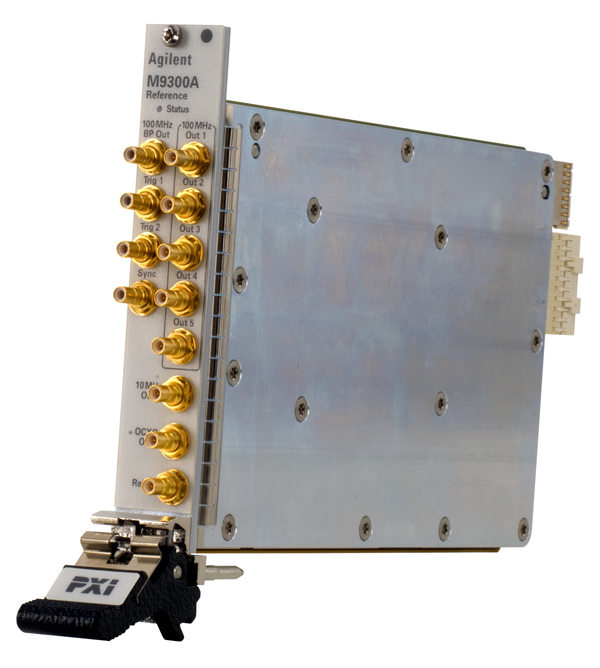

Agilent Technologies анонсировала высокоточный модуль M9300A опорной частоты PXIe, генерирующий чистые сигналы 10 и 100 МГц и предназначенный для РЧ систем. Новое решение нацелено на использование в схемах, где требуется низкий фазовый шум и гетеродин 100 МГц. Например, это могут быть беспроводные устройства, тестовые системы обороны и аэрокосмическое оборудование.

Блок опорной частоты выполнен в 1-слотовом модуле PXIe по схеме fractional-N, исключающей фазовый шум. Устройство M9300A имеет возможность синхронизироваться по внешнему опорному источнику 1-110 МГц, обеспечивая гибкостью работы за счёт множества выходов. Сюда входят пять 100-МГц выходов с фазовыми шумами менее -166 дБн/Гц при смещении 10 кГц и выходной амплитудой более 10 дБм; один 10-МГц выход и один выход опорного термостатированного генератора 10 МГц с фазовым шумом менее -158 дБн/Гц при смещении 10 кГц.

Инженеры могут использовать модуль M9300A опорной частоты PXIe с источником незатухающих колебаний Agilent M9380A либо с векторным генератором сигналов M9381A PXIe для достижения высокопроизводительных требований, включая повышенную скорость. Так как M9300A соответствует стандарту PXI, он может использоваться в любой PXI-системе, где доступны слоты PXIe или PXI-H, независимо от производителя.

Инструментальный контроль осуществляется при помощи мягкой передней панели и программируемых интерфейсов, настраиваемых в соответствии со средой разработки заказчика. Пакет библиотек Agilent IO Libraries Suite позволяет осуществлять быструю и простую интеграцию в существующих тестовых средах.

Модуль опорной частоты Agilent M9300A PXIe имеет стоимость 4099 долл. Один модуль может использоваться одновременно с различными инструментальными средствами.
