HD-осциллографы с точным 12-битным АЦП

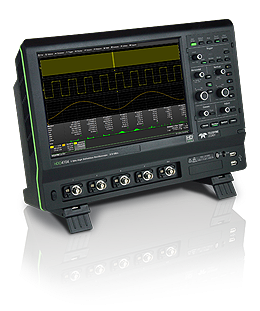

Teledyne LeCroy недавно представила свою первую серию инструментов, работающих по технологии высокой чёткости HD4096. HD-осциллографы HDO4000 и HDO6000 способны различать 4096 уровня квантизации благодаря 12-битному АЦП.

Для улучшения коэффициента шума, инструменты разработаны по новому методу кремний-германиевой МЛЭ на новой аппаратной платформе. Это позволило устройствам работать с сигналами более чисто и точно при вертикальном разрешении в 16 раз выше, чем у традиционных 8-битных решений.

Детали сигнала, которые ранее было сложно увидеть, теперь легко рассматриваются и замеряются. Осциллографы HDO4000 имеют частоту дискретизации 2,5 млрд. выборок в секунду и до 25 млн. точек на канал памяти (до 50 млн. в режиме чередования). Двух- и четырёхканальные модели работают на частотах от 200 МГц до 1 ГГц. Инструмент HDO6000 выпускается в 4-канальном исполнении с частотой дискретизации 2,5 млрд. выборок в секунду и 250 млн. точек на канал памяти с частотными полосами 350, 500 МГц до 1 ГГц. Все модели HDO имеют 12,1" сенсорный дисплей, дающий пользователям простые средства управления каналами, событиями триггеров, математическими и измерительными функциями.

В инструментарий входит средство поиска WaveScan, режим воспроизведения записанного сигнала, режим захвата последовательности, а также средство генерирования отчётов LabNotebook. Пакеты программного обеспечения анализатора спектра и измерителя характеристик питания расширяют возможности осциллографа, извлекая преимущества 12-битной архитектуры с более широким динамическим диапазоном и повышенной точностью измерения.

В дополнение к технологии HD4096, модели HDO включают возможности фирменной фильтрации ERES (повышенное разрешение), позволяющей задействовать до 3 дополнительных битов с увеличением разрядности и вертикального разрешения до 15 бит.

Также для новых моделей доступны пакеты программ, которые позволяют сфокусировать инструментальные средства на двух ключевых сферах анализа, которые влияют на широкий ряд задач отладки и дизайна. ПО для анализа спектра преобразует средства управления инструмента в спектроанализатор. При этом, можно подстраивать диапазон частот, ширину частотной полосы и центральную частоту. Можно применять фильтры к входным сигналам и наблюдать за изменением частотных характеристик в реальном режиме времени. Уникальный поиск пиковых значений обозначает компоненты спектра и представляет частоту и уровень в виде таблицы. При помощи касания дисплея можно выбирать любую линию и перемещаться по направлению пикового значения. Отображение спектрограммы служит для просмотра изменения спектра на протяжении времени.

Средства анализа питания позволяют быстро измерять и анализировать рабочие характеристики устройств и цепей преобразования питания с автоматической регистрацией потерь при использовании выделенного пользовательского интерфейса. Потери при включении, выключении и проводимости выделяются специальными цветами поверх сигналов. Есть встроенные инструменты для измерений критических устройств переключения питания, анализа модуляции контура управления и тестирования на гармоники мощности на линии.
