Чип 3-фазного драйвера на МОП-транзисторах со встроенным стабилизатором

Allegro MicroSystems представила новый чип 3-фазного драйвера на МОП-транзисторах со встроенным LDO-стабилизатором с питанием 5 или 3,3 В. Компонент A4919 спроектирован на применение в широком диапазоне промышленных систем.

Новый чип может управляться посредством блочной (трапецивидной), синусоидальной и векторной коммуникации при взаимодействии с микропроцессором. Компонент спроектирован на работу в качестве драйвера затвора с простым прямым управлением. Встроенный LDO может применяться для периферии или микропроцессора.

Встроенный стабилизатор с подкачкой заряда обеспечивает полноценным питанием затвора (>10 В) при входном напряжении от 7 В. Компонент A4919 может работать с пониженным напряжением затвора при работе на напряжении от 5,5 В. Ускоряющий конденсатор применяется для подачи напряжения выше уровня питания на n-канальные МОП-транзисторы верхнего уровня.

Один вход логического уровня предназначен для каждого из шести МОП-транзисторов 3-фазного моста, что позволяет реализовать управление двигателями по любой коммутационной схеме, определяемой на внешнем контроллере. Силовые МОП-транзисторы защищены от кросс-проводимости встроенной цепью защиты.

Независимые схемы мониторинга КЗ на питание и массу защищают каждый МОП-транзистор. Кроме того, реализована защита от недостатка напряжения, перегрева. Применяется один выход индикации сбоев с открытым коллектором. Версии компонента включают LDO на 3,3; 5 В, либо без LDO, но с входом напряжения, который может использоваться для мониторинга источника внешнего напряжения.

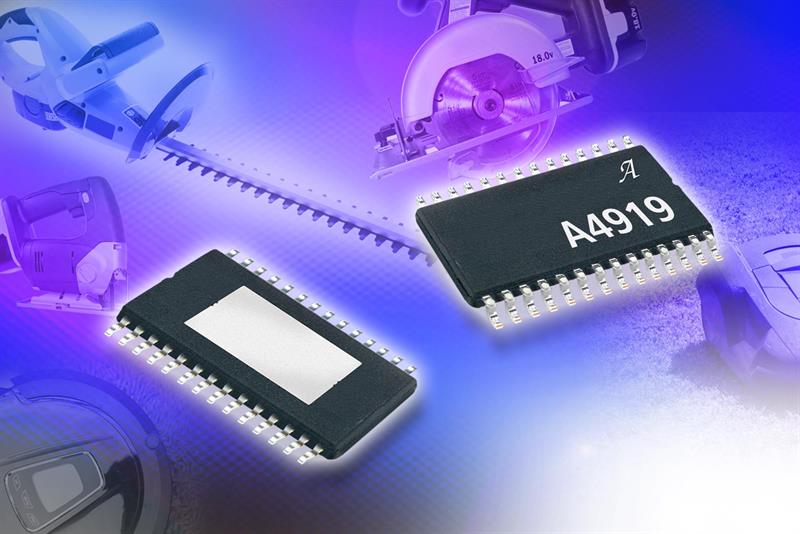

Чип A4919 выпускается в 28-выводных корпусах TSSOP (тип корпуса LP) и QFN (5 х 5 х 0,9 мм). Оба корпуса имеют открытую пластину охлаждения и не содержат свинец.
