Модульные блоки питания с возможностью охлаждения на основе теплопроводности

11.01.2018

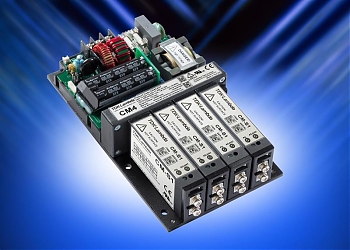

TDK-Lambda представила серию модульных блоков питания типа AC/DC, спроектированных на работу с принудительным и естественным типами охлаждения, а также с охлаждением на основе теплопроводности.

TDK-Lambda представила серию модульных блоков питания типа AC/DC, спроектированных на работу с принудительным и естественным типами охлаждения, а также с охлаждением на основе теплопроводности. Охлаждение на основе теплопроводности имеет ряд преимуществ, включая отсутствие шума и вибрации от вентилятора и возможность передачи тепла на корпус или охлаждающую пластину.

Новая серия CM4 имеет сертификацию на использование в медицинской и промышленной сферах, что позволяет применять блоки в медицинском оборудовании, измерительных приборах, вещании, связи, готовых к использованию коммерческих решениях.

Блоки CM4, имея размеры 101,6 х 41 х 177,8 мм, выдают до 600 Вт непрерывной выходной мощности с пиковым значением до 750 Вт (5 сек). Входной диапазон напряжения переменного тока – 85..264 В, с линейным падением мощности для диапазона 85..120 В. Для работы доступно 4 выходных модуля, которые могут работать индивидуально или в параллельном/последовательном включении, выдавая от 1,5 до 232 В напряжения постоянного тока с силой до 90 А. Номинальное выходное напряжение может быть подстраиваться в диапазоне 3:1.

При естественном охлаждении плата может нагреваться до 105 °C с падением мощности и тока по 2,5 % на °C свыше уровня 85 °C. Допустимая внешняя температура -40..+70 °C (падение мощности – 2,5 % на °C при уровне выше 50 °C). КПД достигает 90 % (зависит от конфигурации). Собственное потребление в дежурном режиме < 1 Вт.

Все модели имеют максимальный ток утечки на массу – 200 мкА, соответствуя требованиям стандартов EN55011/55032-B/EN60601-1-2/EN61000-4. Испытания блоков проводились согласно соответствующим требованиям военных стандартов MIL-STD-810G, MIL-STD -461F, MIL-STD -1399 и MIL STD 704.
