Allegro MicroSystems представляет чип 4-выводного мостового драйвера двигателя на основе ШИМ

Allegro MicroSystems Europe выпустила новый 4-выводной мостовой драйвер, способный обслуживать одновременно два шаговых двигателя или четыре двигателя постоянного тока. Чип AMT49701 специально спроектирован под оборудование киосков самообслуживания, офисную автоматику, системы безопасности и видеонаблюдения, IP-камеры, промышленные автоматизированные системы.

Каждый вывод мостовой схемы выдаёт до 1 А тока с напряжением 18 В. Драйвер работает в режиме стабилизаторов тока с фиксированными импульсами выключения ШИМ. В схеме предусмотрены 2-разрядные нелинейные ЦАП, позволяющие управлять шаговыми двигателями с шагом 1, ½, ¼, а постоянными двигателями в режиме прямого, обратного и инерционного хода.

ШИМ стабилизатор тока работает в фирменном смешанном режиме затухания для уменьшения слышимого звука двигателя, повышенной точности шага, сниженной рассеиваемой мощности. Встроенная цепь синхронного выпрямления также улучшает рассеивание мощности во время работы ШИМ.

Среди функций безопасности: защита от перегрева с гистерезисом, блокировка при недостатке напряжения, защита от перекрёстного тока. Возможности особого задания последовательности питания не предусмотрено.

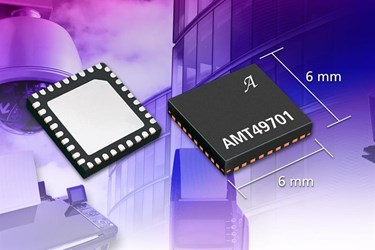

Чип AMT49701 выпускается в корпусе QFN (6 х 6 мм) с открытой термоплощадкой для улучшения температурных показателей.
