Межплатные ВЧ-разъёмы для серийно выпускаемых систем

03.11.2017

HUBER+SUHNER расширила семейство высококачественных межплатных высокочастотных разъёмов MFBX новой недорогой моделью eMFBX.

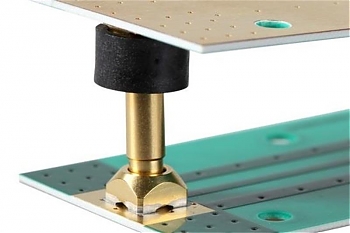

HUBER+SUHNER расширила семейство высококачественных межплатных высокочастотных разъёмов MFBX новой недорогой моделью eMFBX, спроектированной с учётом совместимости с оригинальным разъёмом MFBX. Новые компоненты выполнены по новейшей технологии производства.

Новый цилиндрический дизайн заменил оригинальную коаксиальную систему на планарную структуру с внутренним проводником, что привело к значительному повышению качества разъёма и более стабильному контакту за счёт большей прижимной силы.

Разъём eMFBX спроектирован для систем, в которых допускается средний радиальный и осевой перекос, а расстояние между платами находится в диапазоне 16..22,3 мм (осевое смещение ±0.8 мм). Разъём рассчитан на частотный диапазон от 0 до 6 ГГц, обладает отличными экранирующими свойствами с утечкой на ВЧ ≥ 65 дБ. Возвратные потери составляют 22 дБ (0..3,5 ГГц) и 20 дБ (3,5..5,0 ГГц).

Дополнительно компания HUBER+SUHNER выпустила стартовый комплект.
