Чипы смесителей на основе арсенида галлия для диапазонов C, X, K и Ka

11.10.2017

Поставщик Custom MMIC представил монолитные СВЧ-чипы смесителей на основе арсенида галлия (GaAs) для аэрокосмических диапазонов C, X, K и Ka. Компонент CMD251C3 – это кольцевой двухбалансный смеситель в SMD корпусе без выводов, который может применяться в схемах повышения и понижения частоты в диапазоне 4..8,5 ГГц.

Чип смесителя CMD251C3 обладает высокой изоляцией НЧ/ВЧ и НЧ/ПЧ (36 дБ) благодаря оптимизированным структурам симметрирующих цепей. Компонент может работать с низким уровнем НЧ (порядка 15 дБм), широким диапазоном ПЧ от 0 до 2,2 ГГц и при очень низких потерях преобразования (7 дБ).

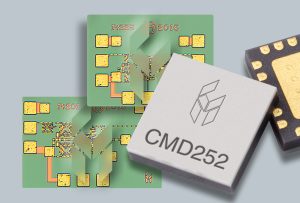

Смеситель CMD252C4 работает в диапазоне 4..8 ГГц (С-диапазон) и выпускается в безвыводном SMD корпусе с размерами 4 х 4 мм. Чип включает два двухбалансных смесителя и гибридное соединение (90°). Внешнее гибридное соединение необходимо для подавления зеркального сигнала (30 дБ). Такой подход является более компактной и дешёвой альтернативой смесителям с подавлением зеркального сигнала и сборкам однополосных повышающих преобразователей. Чип CMD252C4 также имеет широкий диапазон ПЧ от 0 до 2,4 ГГц с низкими потерями преобразования, лишь 6,5 дБ.

Чип CMD180 – кольцевой двухбалансный смеситель общего назначения, который может применяться для широкополосного повышения и понижения частоты в диапазоне 20..32 ГГц (диапазоны X, K и Ka). Компонент имеет изоляцию обоих портов (ВЧ и ПЧ) 36 дБ, также благодаря оптимизированным симметрирующим цепям, и может работать с низким НЧ порядка +9 дБм. Частотный диапазон ПЧ – от 0 до 10 ГГц, потери преобразования: 7 дБ.
