Понижающий стабилизатор с входным напряжением до 40 В

Новый компонент LTM8065 – это понижающий стабилизатор питания с входным напряжением до 40 В (42 В – абсолютный макс.), способный питаться от нестабилизированного или изменяющегося источника 12..36 В и применяемый в схемах промышленных роботов, измерительного и тестировочного оборудования, медицинских приборов, заводской автоматики и систем авионики.

Архитектура «Silent Switcher» минимизирует выбросы электромагнитного излучения, позволяя компоненту LTM8065 достичь соответствия классу «В» требований CISPR 22 на использование в чувствительных к помехам схемах, включая радиочастотные системы и устройства отображения информации.

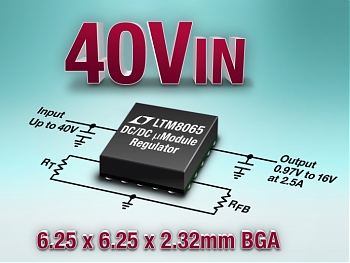

Компактный чип LTM8065 в корпусе 6,25 х 6,25 х 2,32 мм включает контроллер импульсного стабилизатора, силовые ключи, индуктивность и прочие компоненты. С двумя конденсаторами форм-фактора 0805 и двумя резисторами 0603 чип занимает примерно 100 кв. мм, что вдвое меньше эквивалентных по мощности модулей питания.

Стабилизатор LTM8065 выдаёт до 2,5 А постоянного (3,5 А – пик) тока с напряжением 5 В при окружающей температуре до 85 ℃, не требуя радиатора или принудительного охлаждения. Выходное напряжение подстраивается в диапазоне 0,97..18 В. Широкий выходной диапазон обеспечивает универсальностью применения (возможность питания стандартных шин 3,3; 5; 12 и 15 В).

Частота переключения стабилизатора подстраивается на внешнем резисторе и также может синхронизироваться с внешним тактирующим источником в диапазоне 0,2..3 МГц. Чип LTM8065 имеет 4 рабочих режима: режим Burst, режим пропуска импульсов, режим пропуска импульсов со спектральной модуляцией и режим внешней синхронизации. Собственный ток потребления в режиме Burst составляет 8 мкА.

Температурный диапазон стабилизатора LTM8065: от -40 до 125 ℃. Стоимость стартует с $7,75 при заказе от 1000 шт.
