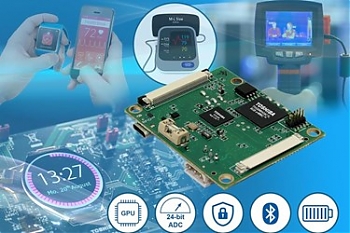

Референсная плата с графическим процессором TZ1200 App-Lite

Европейский филиал Toshiba выпустил референсную плату с графическим процессором TZ1200 App-Lite – всестороннюю платформу разработки, позволяющую создавать носимую электронику и системы Интернета вещей.

Новая референсная плата включает все необходимые компоненты для стремительной разработки и отладки прототипов. В сердце решения – сверхэнергоэффективный графический процессор TZ1200 App-Lite, созданный на базе 32-разрядного процессора ARM Cortex-M4F и работающего на тактовой частоте 96/120 МГц при потреблении 70 мкА/МГц в активном режиме.

Процессор TZ1200 включает встроенные ускорители 2D-графики (GFX), реализующие функции смешивания альфа-каналов, рисования, поворота объектов, текстурирования, изменения размеров и преобразований цвета изображения. Данный ГПУ в паре с оптимизированной структурой шины позволяет снять практически всю нагрузку с ЦПУ и способствует дальнейшему энергосбережению.

Новинка также включает чип THGBMHG6C1L, предоставляющий 8 ГБ флеш-памяти eMMC для хранения данных и кода приложений. Также в составе платы предусмотрен одночиповый модем TC35679 Bluetooth Low Energy (BLE 4.2), что в паре с встроенной в плату антенной обеспечивает решение беспроводной связью.

Несмотря на малый форм-фактор (50 х 40 мм), на плате имеются различные разъёмы, упрощающие доступ к системе и её расширение. Разъём подключения дисплея основан на интерфейсе MIPI DSI и позволяет подключать дисплеи с различным соотношением сторон. Высокоточный аналоговый модуль сопряжения процессора TZ1200 включает 24-разрядный дельта-сигма АЦП, 12-разрядные ЦАП и АЦП. Доступ к ним реализован через разъём AFE, что, например, позволяет реализовать подключение оптических датчиков пульса или ЭКГ.

Возможности расширения платы реализованы посредством разъёма с поддержкой сигналов GPIO, ADC, UART, I2C, SPI. Питание может быть реализовано при помощи батареи или через разъём USB и встроенный в плату стабилизатор напряжения.

Помимо разработки устройств новая плата также позволяет разрабатывать программные решения. Для этого предоставляется множество средств, включая современную графическую библиотеку, графические драйверы, образцы кода, драйверы CMSIS и BLE.
