Интеллектуальные модули питания для схем приводов двигателей

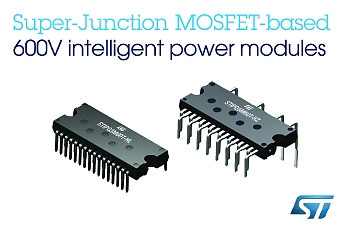

Новые версии интеллектуальных модулей питания (IPM) от STMicroelectronics получили другой корпус и дополнительное число компонентов, что должно ускорить разработку и упростить сборку схем приводов двигателей: от маломощных до 300 Вт.
Новые модули на 3 и 5 А включают современные 600-В МОП-транзисторы с технологией суперперехода, призванные максимизировать энергоэффективность в схемах такого оборудования как компрессоры, вентиляторы, насосы и др.
Новые варианты корпуса с рядным или зигзагообразным расположением выводов помогут оптимизировать монтажную площадь и обеспечить необходимым расстоянием между ними. Предусмотренные отверстия в корпусе упростят монтаж радиаторов охлаждения. Кроме того, отдельные выходы с открытым эмиттером упрощают трассировку печатной платы для реализации мониторинга уровня тока.
В каждом IPM-модуле предусмотрена полумостовая 3-фазная схема на 6-ти МОП-транзисторах с драйверами затвора, реализованными в виде высоковольтных чипов. Среди дополнительных особенностей компонентов: высокоскоростная защита от сбоев с использованием компаратора, наличие свободного операционного усилителя для измерения тока, опциональный термистор с отрицательным температурным коэффициентом для мониторинга температуры.
Также в схеме имеется ограничительный диод, способствующий сокращению числа компонентов и упрощению компоновки платы. Специальная смарт-цепь защитит силовые ключи, а защита от недостатка напряжения (UVLO) предотвратит сбои при низких уровнях Vcc и Vboot.
Транзисторы с суперпереходом имеют низкое сопротивление открытого состояния (до 1 или 1,6 Ом при t = 25 °C. Низкие значения ёмкости и заряда затвора способствуют минимизации потерь переключения и проводимости. Оптимизированные показатели di/dt и dV/dt гарантируют низкие электромагнитные помехи, что позволяет далее упростить схему и компоновку печатной платы.
Максимальная температура перехода составляет 150 °C, прочность изоляции достигает 1500 В (RMS). Модули доступны по цене $6,40 (за 3-А STIPQ3M60T-HL и STIPQ3M60T-HZ).
