Toshiba выпустила чип сильноточного 4-канального H-моста

13.09.2017

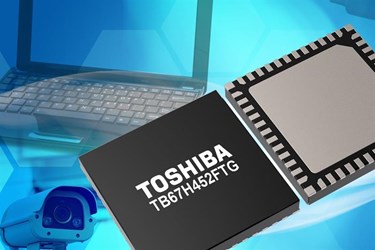

Toshiba Electronics выпустила новый чип 4-канального драйвера двигателя (H-моста) с рабочим током до 3,5 А и напряжением до 40 В. Компонент TB67H452FTG предназначен для быстро растущего рынка потребительской техники.

По мере того, как потребительские устройства становятся портативными и предполагающими питание от батарей, растёт спрос на электродвигатели с высоким током и низким напряжением питания. Подобные решения актуальны в схемах электроинструмента, камер наблюдения, небольших домашних роботов. Новый чип TB67H452FTG выпущен для таких систем.

Чип с 4 каналами может параллельно управлять четырьмя коллекторными или двумя шаговыми двигателями. Также возможна реализация схемы одновременного управления двумя коллекторными и одним шаговым двигателем. В режиме шагового двигателя чип выдаёт целое, половинное и четвертное разрешение шага.

Малое сопротивление (< 0,6 Ом) чипа обеспечивает эффективной работой в любых схемах. Для достижения особого уровня КПД возможно объединение H-мостов и снижение сопротивления до 0,3 Ом. Ещё больше повысить эффективность работы можно за счёт встроенного режима энергосбережения.

Чип TB67H452FTG обладает функцией обнаружения ошибок и условий перегрева, сверхтока, низкого напряжения, что гарантирует безопасную работу в любое время. Компонент выпускается в корпусе QFN48 с размерами 7,0 х 7,0 х 0,9 мм.
