Синхронный комбинированный контроллер позволит исключить схемы защиты от бросков напряжения

08.09.2017

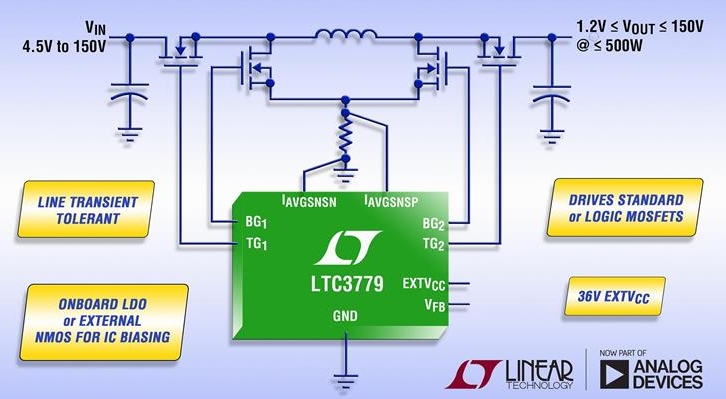

Analog Devices, купившая недавно компанию Linear Technology, представила чип LTC3779 – высокоэффективный (до 99 %) синхронный комбинированный DC/DC-контроллер с 4 ключами и одной индуктивностью, способный выдавать стабилизированное выходное напряжение, уровень которого равен, меньше или больше входного.

Входной диапазон напряжения 4,5..150 В позволяет питать компонент от источника высокого напряжения или источника с большими бросками напряжения. При этом не потребуется использовать дополнительные компоненты для подавления бросков.

Выходное напряжение задается в диапазоне 1,2..150 В при токе в десятки ампер, в зависимости от выбора внешних компонентов. Мощные драйверы n-канальных МОП-транзисторов с сопротивлением 1,3 Ом могут подстраиваться в диапазоне 6..10 В, позволяя использовать ключи с логическими или стандартными пороговыми значениями.

Для исключения большой рассеиваемой мощности в схемах с высоким входным напряжением в контроллере LTC3779 также предусмотрен вывод NDRV, управляюший затвором опционального внешнего n-канального МОП-транзистора, который служит в качестве LDO-стабилизатора. Вывод EXTVcc используется для питания LTC3779 с выхода или от другого доступного источника с напряжением до 36 В, способствуя снижению рассеиваемой мощности и повышению КПД.

Среди прочих особенностей контроллера: функция ограничения среднего входного и выходного токов, сигнал статуса выходного напряжения, подстраиваемый мягкий запуск, защита от перенапряжения на входе, отключение выхода во время выключения компонента.

Контроллер LTC3779 выпускается в 38-выводном корпусе TSSOP с увеличенным зазором между выводами для высоковольтной работы. Чип доступен в двух температурных версиях: промышленной (расширенной) с диапазоном -40.. 125 °C и автомобильной – с диапазоном -40.. 150 °C.
