Чип 18-разрядного АЦП со встроенными буферами

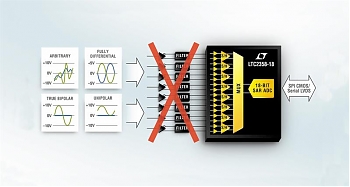

Новый компонент от Linear Technology – LTC2358-18 – 18-разрядный 8-канальный АЦП с регистром последовательного приближения (SAR) и встроенными пикоамперными входными буферами. Согласно производителю, чип способствует значительной экономии монтажной площади и стоимости за счёт возможности исключения схемы сопряжения и согласования сигналов.
Пикоамперные входы с КОСС 128 дБ в диапазоне синфазного сигнала с полным размахом 30 В позволяют LTC2358-18 подключать напрямую к различным датчикам без риска снижения точности работы. Чип обрабатывает 8 каналов с частотой дискретизации 200 KSPS (для каждого канала), обеспечивая дополнительной гибкостью за счёт независимой настройки входных диапазонов.
Каждый канал нового АЦП может быть настроен на приём сигналов ±10,24 В; 0..10,24 В, ±5,12 В или 0.. 5,12 В (одно- и двухполярных, полностью дифференциальных и произвольных). Симметричные аналоговые входы работают в синфазном диапазоне 30 В, позволяя АЦП напрямую цифровать ряд сигналов и упрощая схему.
Гибкость работы с входными сигналами и отношение сигнал/шум 96,4 дБ позволяют использовать чип в точных системах управления производством, измерительных приборах и оборудовании для испытаний, схемах мониторинга электросетей и управления двигателями.
Схема преобразователя включает прецизионный опорный источник с максимальным температурным коэффициентом 20 ppm/°C, встроенный опорный буфер с возможностью точных разовых измерений. Дополнительно в чипе LTC2358-18 предусмотрена возможность работы с интерфейсом SPI CMOS или LVDS.
Выходной цифровой диапазон АЦП позволяет чипу взаимодействовать с любой CMOS-логикой в диапазоне 1,8..5 В (микроконтроллерами, современными ПЛИС). Температурный диапазон чипа: от -40 до 125 °C. Компонент выпускается в 48-выводном корпусе LQFP (7 х 7 мм)
