Чип контроллера 3-фазных бесщёточных электродвигателей постоянного тока со схемой драйвера МОП-транзистора

16.03.2017

Allegro MicroSystems представила чип контроллера 3-фазных бесщёточных электродвигателей постоянного тока, работающий совместно с внешними n-канальными МОП-транзисторами.

Европейское подразделение Allegro MicroSystems представило чип контроллера 3-фазных бесщёточных электродвигателей постоянного тока, работающий совместно с внешними n-канальными МОП-транзисторами. Компонент AMT49413 включает всё необходимое для реализации эффективной по стоимости системы управления 3-фазными двигателями с максимальным напряжением питания до 50 В.

Новый чип предназначен для сильноточных схем управления скоростью, положением и крутящим моментом двигателя в различном оборудовании промышленного и потребительского рынков: электроинструменте, сельскохозяйственной технике, заводской автоматике, насосах, вентиляторах, бытовых приборах.

Контроллер AMT49413 работает в широком диапазоне входного напряжения. Стабилизатор с генератором подкачки заряда предоставляет достаточное напряжение (>10 В) при напряжении батарей от 7 В (допускает работу на пониженном напряжении от 5,5 В). Конденсатор в цепи обратной связи используется для получения напряжения с уровнем, выше напряжения батареи. Это необходимо для работы МОП-транзисторов. Генератор подкачки заряда для цепи верхнего плеча позволяет реализовать 100 % коэффициент заполнения.

Встроенная цепь управления ШИМ с фиксированной частотой может использоваться для управления максимальным током нагрузки. Пиковый уровень тока нагрузки задается выбором входного опорного напряжения и внешним токочувствительным резистором. Частота ШИМ задаётся через внешний контур RC. Дополнительно, вход ШИМ может использоваться для управления скоростью и крутящим моментом, позволяя встроенной цепи управления задавать максимальный лимит тока. КПД схемы повышается за счёт использования синхронного выпрямления.

Полный набор функций безопасности включает защиту от: пробоя МОП-транзистора, недостатка напряжения и перенапряжения, сбоев логики датчика Холла, низкого тока двигателя, КЗ на массу. Время бестоковой паузы задаётся при помощи одного внешнего резистора.

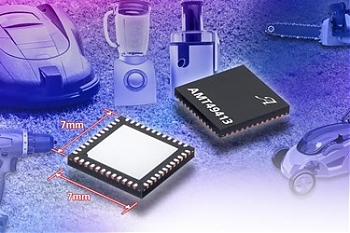

Чип AMT49413 выпускается в 48-выводном корпусе QFN (7 х 7 мм) с открытой площадкой охлаждения.
