Комплект для измерения потока жидкости и газа с автономной работой до 35 лет

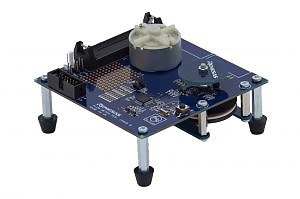

Renesas Electronics представила демонстрационный комплект ротационной системы измерения потоков жидкостей и газов, выполненный на базе фирменного микроконтроллера RL78/I1D. Новинка способна автономно работать до 35 лет при питании от батареи ёмкостью 2500 мАч.
Новый комплект считывает вращение при помощи встроенной функции контроллера передачи данных – своего рода, конечного автомата. При этом ядро микроконтроллера в работе не задействовано. Это позволяет достичь наименьшего энергопотребления: 4,5 мкА при скорости пакетов данных 32 сэмпла/сек.
В комплекте используется простой электродвигатель, вращающий металлизированное колесо для имитации потока. Устройство определяет направление потока, объёмный расход жидкости или газа. Также предусмотрена возможность определять реверсивное направление потока.
Демонстрационный комплект работает на основе активного индуктивного метода. Две катушки используются для считывания углового положения частично-металлизированного диска, третья катушка применяется для генерирования опорного сигнала. Также в составе предусмотрен оптический датчик для считывания точной скорости вращения диска.
