Чип смесителя каналов, усовершенствованный под работу с частотами 4G и 5G

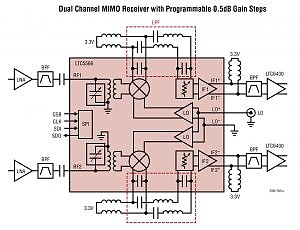

Linear Technology представила чип сдвоенного смесителя каналов со встроенными усилителями промежуточной частоты с настраиваемым переменным усилением. Компонент LTC5566 работает с частотами 300 МГц – 6 ГГц, покрывая развивающиеся диапазоны мобильной связи 3,6; 4; 4,5; и 5 ГГц.

Динамический диапазон для входного уровня P1dB составляет +11,5 дБм, точка персечения IP3 для 3,6 ГГц: +25,5 дБм. На более высоких частотах до 5,8 ГГц точка IIP3 составляет более +24 дБм. Согласно разработчикам, встроенный усилитель ПЧ повышает итоговое преобразование усиления, максимум, на 12 дБ.

Усиление каждого канала независимо программируется шагами по 0,5 дБ посредством встроенной шины SPI. Для каждого канала, связанного с АЦП, средства тонкой подстройки дают возможность балансировки усиления и калибровки оптимального уровня при использовании минимального количества дополнительных внешних компонентов.

Чип смесителя имеет ядро с двойной балансировкой, оптимизирующее потери преобразования и обеспечивающее изоляцией между интерфейсами. Каждый вход смесителя включает встроенный широкополосный симметрирующий трансформатор для реализации простого одностороннего интерфейса.

Использование SPI либо параллельных выводов позволяет подстроить входы смесителя на оптимальные возвратные потери по нескольким широким пересекающимся полосам в диапазоне от 1,3 до 5,3 ГГц.
