Стабилизатор, защищающий нагрузку путём отключения от источника питания

14.02.2017

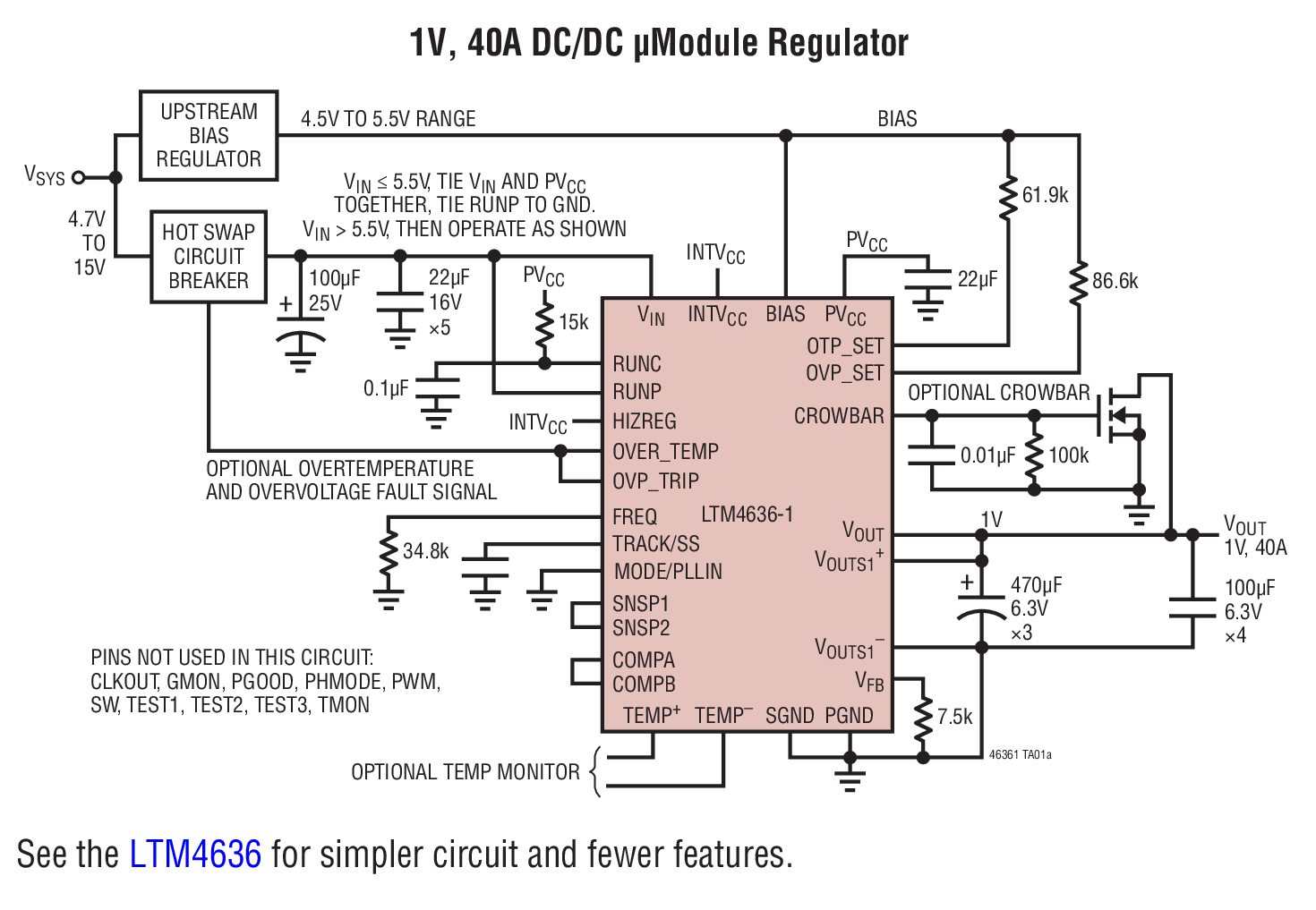

Компонент LTM4636-1 от Linear Technology – масштабируемый (40..240 А) понижающий µModule-стабилизатор с цепью защиты, размыкающей цепь в случае перенапряжения или перегрева.

Компонент LTM4636-1 от Linear Technology – масштабируемый (40..240 А) понижающий µModule-стабилизатор с цепью защиты, размыкающей цепь в случае перенапряжения или перегрева. Компонент защитит собственную схему, печатную плату и цепи нагрузки процессоров, ПЛИС, графических ускорителей, специализированных ИС.

Чип LTM4636-1 имеет преимущества корпуса BGA с поверхностным расположением индуктивности, которая используется для отвода тепла и непосредственно обдува воздухом с любого направления. Стабилизатор работает от напряжения питания 4,7..15 В, имея на выходе 0,6..3,3 В. Точность напряжения на выходе составляет ±1,3 % в диапазоне температуры -40.. 125 °C.

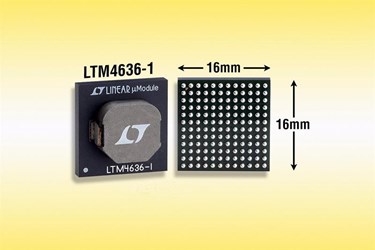

За счёт расположения индуктивности на корпусе BGA (16 х 16 мм) в стабилизаторе LTM4636-1 достигается 40 Вт выходной мощности при росте температуры на 40 °C (Vin = 12 В, Vout = 1 В, ток – 40 А, обдув – 200 LFM). Полная мощность в 40 Вт доступна при температуре до 83 °C, половинная мощность – до 110 °C.

Стабилизатор масштабируется и может включаться параллельно (от 2 до 6 устройств), работая с КПД 92, 90 и 88 %, соответственно, и выдавая ток 15, 30 и 40 А. Помимо рассеивания теплоты через верхнюю часть корпуса, в компоненте предусмотрено её распределение и через нижнюю часть, а именно – 144 шариковых вывода (часть из которых назначены в качестве GND, Vin и Vout для пропуска большего тока).
