Технология активного моста для компонентов IoT с поддержкой стандарта Ethernet

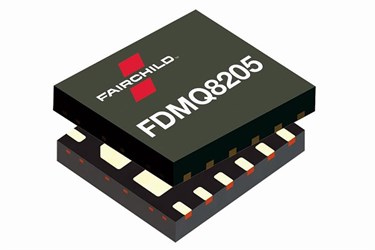

Фирмой Fairchild выпущен первый чип по технологии активного моста на МОП-транзисторах, получившей название GreenBridge. Компонент FDMQ8205 найдёт применение в схемах с поддержкой спецификации POE: в камерах видеонаблюдения, беспроводных точках доступа, светодиодном освещении и других решениях.
Технология GreenBridge совместима со стандартом IEEE 802.3at и, согласно заявленным данным, имеет в 10 раз меньшую рассеиваемую мощность в сравнении с диодами Шоттки. Температурные характеристики позволят проектировщикам уменьшить число радиаторов, либо исключить их для упрощения схемы, снижения себестоимости и миниатюризации печатной платы.
Низкие потери проводимости в чипах новой серии – ещё одно важное преимущество, поскольку значения мощности и напряжения должны максимизироваться в силу ограниченного входного питания по спецификации POE. Согласно Fairchild, компоненты серии имеют на 47 % меньшие потери проводимости в сравнении с ближайшими конкурирующими чипами. Это достигается благодаря высокому КПД преобразования технологии PowerTrench MOSFET.
При размерах 4,5 х 5 мм компоненты GreenBridge включают 4 МОП-транзистора, включенных по мостовой схеме. Для работы чипа не требуется использование внешнего драйвера, что способствует экономии места на печатной плате. Среди прочих преимуществ новых чипов: меньший нагрев, повышенная эффективность и более компактные размеры.
