Высокопроизводительный усилитель мощности на базе технологии GaN-on-SiC

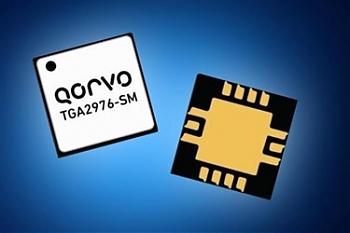

Усилитель мощности производства Qorvo на основе нитрида галлия коммерчески доступен для заказа через дистрибьютора Mouser. Компонент TGA2976-SM, выполненный на 0,25-мкм техпроцессе GaN-on-SiC, обладает отличными широкополосными характеристиками: высоким усилением и мощностью, большим КПД суммирования мощности (PAE).
Широкополосный усилитель TGA2976-SM выпускается в недорогом RoHS-совместимом корпусе с поверхностным типом монтажа (4 х 4 мм). Согласно заявленным характеристикам, компонент работает с напряжением до 40 В в частотном диапазоне 0,1..3 ГГц , выдавая более 10 Вт выходной мощности в режиме насыщения при уровне усиления более 13 дБ и PAE более 38 %. Схема компонента согласована с импедансом 50 Ом на обоих РЧ портах, что упрощает интеграцию усилителя.
Технология на базе нитрида галлия позволяет достичь плотности РЧ мощности в 5–6 раз выше в сравнении с техпроцессом на арсениде галлия. Надёжная и проверенная временем технология позволяет применять решения на основе неё в инфраструктурных проектах, в военной сфере и аэрокосмических системах (радарах, оборудовании радиоэлектронной борьбы, в связи, навигации и т.п.). Прогресс по техническим характеристикам в новых усилителях обеспечит проектировщиков гибкостью при разработке схем, позволит сократить размеры и стоимость оборудования, улучшит рабочие параметры.
